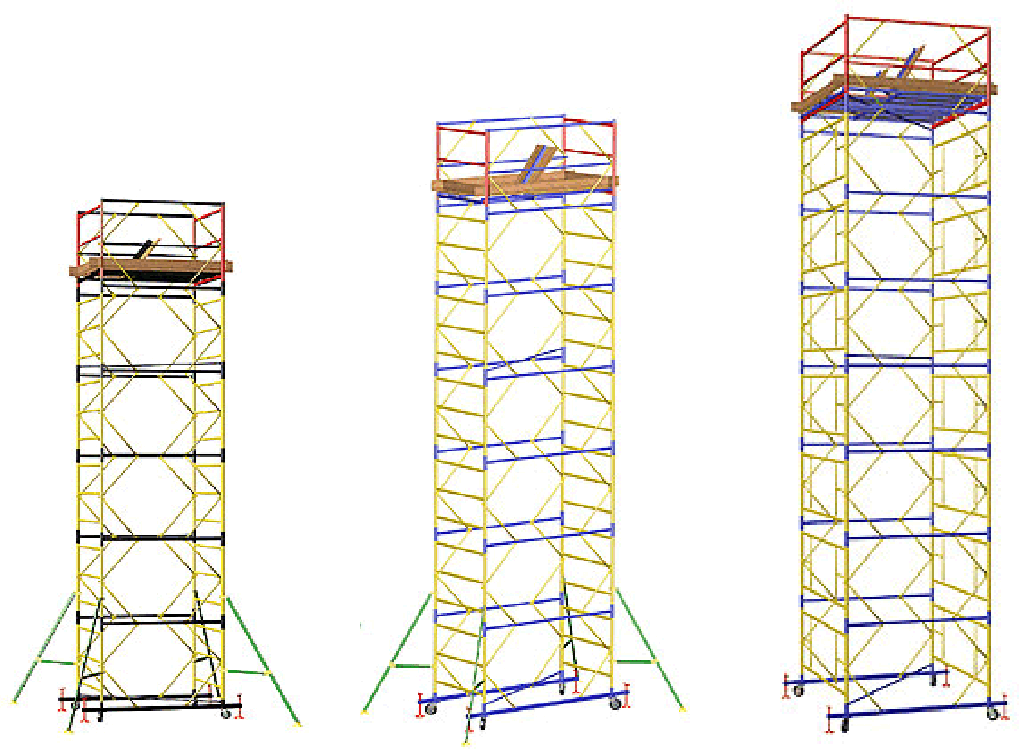

Вышки-туры строительные передвижная модульные "Атлант".
Нижние секции вышки туры устанавливаются на две базы, которые соединены между собой объемной диагональю.
Базы имеют четыре винтовых опоры и четыре колеса. Колеса служат для передвижения вышки. Винтовые опоры компенсируют неровности опорной поверхности. Вышка тура передвижная должна быть установлена так, чтобы колеса не касались опорной поверхности.
Вышка передвижная имеет комплект настилов, который состоит из двух типов – сплошного настила и настила с люком. Рабочая площадка оборудована настилами, перекладинами ограждения и по желанию клиента могут быть укомплектованы боковыми фанерными ограждениями настилов. Для обеспечения устойчивости вышка снабжена стабилизаторами, которые крепятся хомутами к основной конструкции вышки туры передвижной.
УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ ВЫШКИ ТУРЫ ПЕРЕДВИЖНОЙ СТРОИТЕЛЬНОЙ ПСРВ.
- Вышка тура передвижная атлант допускается к эксплуатации только после окончания ее монтажа, но не ранее сдачи ее по акту, лицу, назначенному для приемки главным инженером.
- При приемке установленной вышки туры атлант в эксплуатацию проверяется: правильность сборки узлов, устойчивость вышки, наличие и надежность ограждения на вышке в рабочем ярусе.
- Плановые и периодические осмотры следует проводить не реже одного раза в месяц.
- Указание по эксплуатации вышки по ГОСТ 24258-88.
ПОСЛЕДОВАТЕЛЬНОСТЬ СБОРКИ ВЫШКИ ТУРЫ.

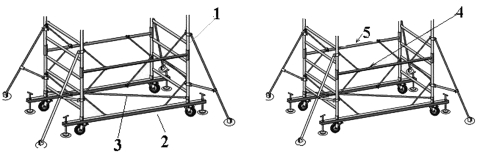

- Установить на ровную площадку две базы (1)
- В стаканы баз вставить лестницы секции (2) друг напротив друга, предварительно вставив стойки лестниц в стаканы объемной диагонали (3).
- Надеть на лестницы соединительные гантели (4).
- Закрепить конструкцию стяжками (5) и закрыть замки.

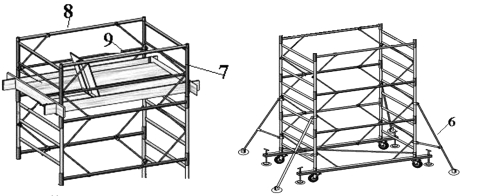

- Собрать еще один ярус и установить стабилизаторы (6).
- Собрать вышку на требуемую высоту, установив объемные диагонали в каждом четвертом ярусе.
- Установить лестницы (7) и гантели ограждения (8). Закрепить конструкцию стяжками.
- Установить настилы (9).
МЕРЫ БЕЗОПАСТНОСТИ ПРИ РАБОТЕ НА ВЫШКЕ ТУРЕ ПЕРЕДВИЖНОЙ .
- Вышка тура передвижная строительная должна устанавливаться строго вертикально при помощи винтовых опор.
- Настил вышки туры передвижной строительной должен иметь ровную поверхность.
- Вышка передвижная должна быть оборудована стабилизаторами для обеспечения ее наибольшей устойчивости. Если существует опасность опрокидывания ветровой нагрузкой или другими факторами, вышку требуется укрепить к зданию растяжками как можно ближе к верхнему ярусу.
- Необходимо выполнять требования СНиП lll-4-80 «Техника безопасности в строительстве» и ГОСТ 24258-88.
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ.
- Транспортировку вышки туры строительной производят транспортом любого типа, обеспечивающим сохранность элементов от повреждений.
- Не допускается сбрасывать изделие при разгрузке, транспортировка волоком и другие действия, влекущие за собой пвреждения элементов конструкции.
- При транспортировке пакеты и ящики с элементами могут складываться друг на друга не более чем в три яруса.
- Элементы вышки туры строительной должны храниться в закрытых помещениях или под навесом на прокладках, исключающих соприкосновение с грунтом.
- Вышки туры транспортируют и хранят в соответствии с ГОСТ 24258-88 в группе условий хранения ОЖ-4, в части воздействия климатических факторов внешней среды.
Комплектация вышки туры 1,2х2.
|
Количество промежуточных секций + базовый блок |
|||||||||||||||
2+1 |
3+1 |
4+1 |
5+1 |
6+1 |
7+1 |
8+1 |
9+1 |
10+1 |
11+1 |
12+1 |
13+1 |
14+1 |
15+1 |
16+1 |
||
Вес,кг |
181 |
207 |
233 |
259 |
289 |
311 |
337 |
363 |
389 |
415 |
441 |
467 |
493 |
519 |
545 |
|
Общ.высота, м |
3,9 |
5,1 |
6,3 |
7,5 |
8,7 |
9,9 |
11,1 |
12,3 |
13,5 |
14,7 |
15,9 |
17,1 |
18,3 |
19,5 |
20,7 |
|
Высота до настила,м |
3 |
4,2 |
5,4 |
6,6 |
7,8 |
9 |
10,2 |
11,4 |
12,6 |
13,8 |
15 |
16,2 |
17,4 |
18,6 |
19,8 |
|
№ |
Название детали (узла) |
|||||||||||||||
1 |
База в сборе |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Лестница секции |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
32 |
34 |
3 |
Диагональ объемная |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
5 |
5 |
5 |
4 |
Гантель |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
32 |
34 |
5 |
Луч |
24 |
32 |
40 |
48 |
56 |
64 |
72 |
80 |
88 |
96 |
104 |
112 |
120 |
128 |
136 |
6 |
Стабилизатор |
0 |
0 |
0 |
0 |
0 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
7 |
Настил без люка |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
8 |
Настил с люком |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Комплектация вышки туры 1,7х0,8.
|
Количество промежуточных секций + базовый блок |
|||||
1+1 |
2+1 |
3+1 |
4+1 |
5+1 |
||
Вес в кг |
90 |
110 |
145 |
167 |
209 |
|
Общая высота в метрах |
2,6 |
3,8 |
5,0 |
6,2 |
7,4 |
|
Высота до настила в метрах |
1,6 |
2,8 |
4,0 |
5,2 |
6,4 |
|
№ по рис. |
Название детали |
|
||||
1 |
База в сборе |
2 |
2 |
2 |
2 |
2 |
2 |
Лестница секции |
2 |
4 |
6 |
8 |
10 |
3 |
Диагональ |
1 |
1 |
1 |
2 |
2 |
4 |
Гантель |
2 |
4 |
6 |
8 |
10 |
5 |
Стяжка лестницы |
16 |
24 |
32 |
40 |
48 |
6 |
Стабилизатор |
4 |
4 |
4 |
4 |
4 |
7 |
Лестница |
2 |
2 |
2 |
2 |
2 |
8 |
Гантель ограждения |
2 |
2 |
2 |
2 |
2 |
9 |
Перекладина |
2 |
2 |
2 |
2 |
2 |
10 |
Настил без люка |
1 |
1 |
1 |
1 |
1 |
11 |
Настил с люком |
1 |
1 |
1 |
1 |
1 |
Цена на вышки туры передвижные строительные находится в прайсе. Узнать цены Вы можете нажав на ссылку скачатьпрайс или позвонив нам по телефону. Позвонив нам Вы получите более подробную информацию как купить или взять в аренду вышки туры передвижные строительные.
Доставка возможна в следующие города: Киев, Симферополь, Винница, Днепропетровск, Донецк, Житомир, Запорожье, Ивано-Франковск, Кировоград, Луганск, Луцк, Львов, Николаев, Одесса, Полтава, Ровно, Сумы, Тернополь, Ужгород, Харьков, Херсон, Хмельницкий, Черкассы, Чернигов, Черновцы.
