Пневмонагнетатель СО-241, СО-242, ПН-500, ПН-600, ПН-800 - растворонасосы для приготовления и подачи бетона. Бетоноводы.

Компания «Ракета» производит и поставляет пневмонагнетатели пневмонагнетатели СО-241, СО-242,ПН-500, ПН-600, ПН-800 и бетоноводы.
Пневмонагнетатели СО-241, СО-242,ПН-500, ПН-600, ПН-800 (стационарные бетононасосы, пневмонасосы) предназначены для приготовления и подачи к месту укладки цементно-песчаных растворов подвижностью от 3 до 5 см определяемой по ГОСТ 5802-86 и бетонов жесткостью от 16 до 32 с, определяемой по ГОСТ 10181.0-81 и крупностью фракции до 30 мм, на расстояние до 200 м по горизонтали и 60 м по вертикали (от размера фракции наполнителя, плотности и подвижности раствора зависит диаметр растворопровода, дальность подачи и мощность компрессора).

Пневмонагнетатель - это хорошая альтернатива бетононасосу, который используется при проведении общестроительных работ, связанных с бетонированием, заполнением бетоном всех видов опалубок при возведении стен, колонн, перекрытий, фундамента, различных тоннелей и полов. Данный тип бетононасоса является экологически безопасным , что соответствует современным требованиям к производству бетонных работ и условий жизни.

Крупность фракции, мм	Диаметр бетоновода, мм	Производительность компрессора, м³/мин	Дальность подачи, м
Крупность фракции, мм	Диаметр бетоновода, мм	Производительность компрессора, м³/мин	По горизонтали	По вертикали
>16	65	2,2	>180	>70
>22	75	3,5	>150	>60
>30	100	5,25	>150	>60

Основными сферами применения пневмонагнетателей СО-241, СО-242, ПН-600 и ПН-800 являются:

монолитное домостроение с использованием щитовой опалубки, при заливке фундамента, потолка, стен и колонн;
заливка бетонных полов;
ремонтные и восстановительные работы, где традиционными методами невозможно подать раствор к месту укладки;
строительные и ремонтные работы в шахтах, метрополитенах, туннелях, и в горах, когда невозможно применение крупногабаритной спецтехники;
малоэтажное строительство;
подача различных строительных материалов (пенобетон, полистирол бетон, шлак, керамзит и т. д.);
возможно использование пневмонагнетателей в комплексе с пеногенератором для приготовления и подачи пенобетона

Принцип работы пневмонагнетателя СО-241, СО-242, ПН-500, ПН-600, ПН-800.

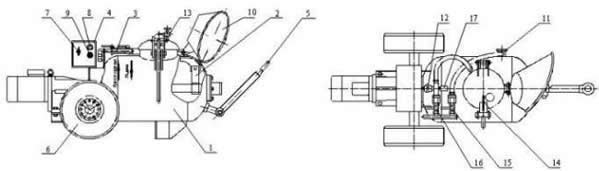

пневмонагнетатель со-241, со-242, пн-600,пн-800, пн-500

1 - резервуар пневмонагнетателя, 2 - перемешивающее устройство, 3 - трубопроводная система, 4 - электрошкаф пневмонагнетателя, 5 - дышло, 6 – шасси, 7 - переключатель, 8 - управление запуска пневмонагнетателя, 9 - кнопка "СТОП", 10 - воронка, 11 - напорный патрубок, 12 - предохранительный клапан, 13 - кран сброса давления, 14 - рычаг предохранительный, 15 - кран «НИЖНИЙ» воздух, 16 - кран «ВЕРХНИЙ» воздух, 17 - манометр.

Принцип работы пневмонагнетателя основан на подаче бетона, раствора к месту укладки по рукаву высокого давления для бетона, при помощи сжатого воздуха, который подается от компрессора. Приготовление бетона происходит в резервуаре пневмонагнетателя (1), путём принудительного перемешивания при помощи лопастей (2) расположенных на валу, вращаемом редуктором. После приготовления бетона резервуар герметично закрывается люком и вращение вала включается на реверс. В резервуар нагнетается воздух, который создает необходимое давление и приготовленный бетон по бетоноводу подаётся к месту укладки. Оператор пневмонагнетателя при помощи кранов регулирует давление в системе.

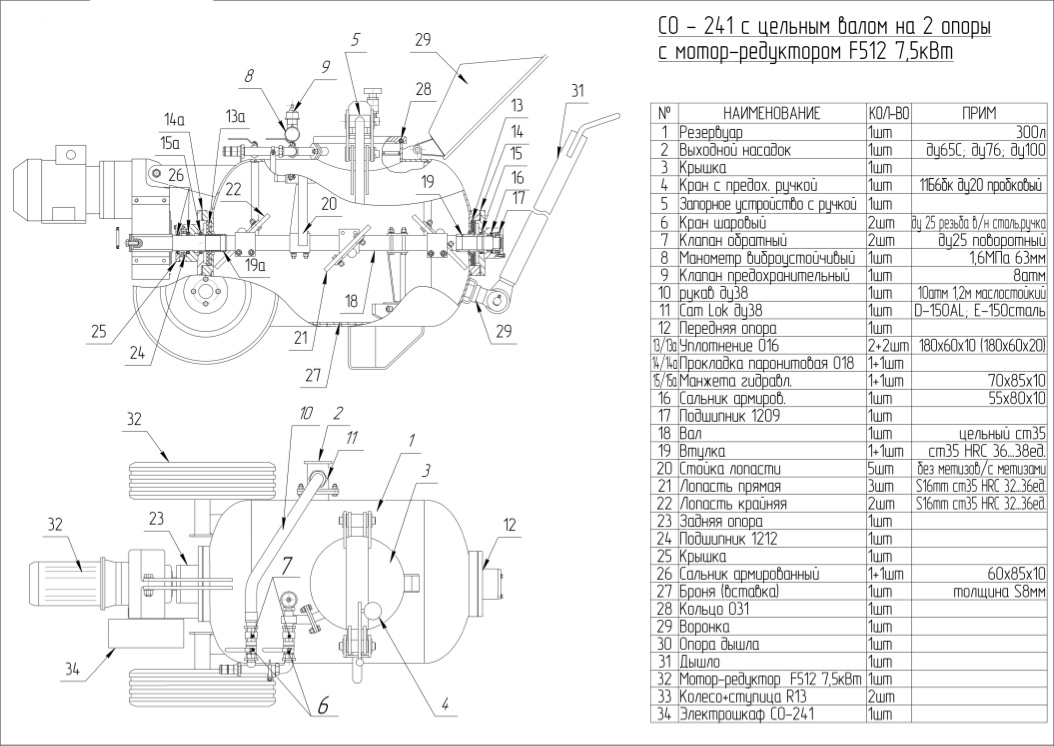

Схема пневмонагнетателя СО-241 с цельным валом на 2 опоры с мотором-редуктором FS12 7,5 кВт

Технически характеристики пневмонагнетателя СО-241, ПН-600 и ПН-800

Параметры		Ед. изм.	Значение
			СО - 241	СО-242МА	СО-241/1А (ПН-600)	СО-241/2А (ПН-1000)
Емкость смесителя		м³	0,3	0,3	0,6	1,0
Производительность		м³/ч	3	3	4-8	8-10
Мощность эл. двигателя		кВт	7,5	29,5/37,5	18,5	22
Давление		МПа	0,68
Дальность подачи	по вертикали	м	50-60		40
	по горизонтали	м	140-180	120	100
Крупность фракции		мм	16-22		16-30
Диаметр бетоновода		мм	65/76		76/100
Расход воздуха		м³/мин	2,2-3,5		2,2-5,25
Напряжение/частота питания сети		В/Гц	380/50
Масса		Кг	700	1400	1200	1300
Габаритные размеры		См	230х110х130		230х110х120	245х110х135
Комплект ЗИП, насадка-гаситель		компл.	1

Основные преимущества пневмонагнетателя:

пневмонагнетатели СО-241, СО-242, ПН-600 и ПН-800 не только подают, но и сами изготавливают бетон или раствор;
возможна работа и подача бетона в условиях, когда невозможна установка крана и использование крупногабаритной спецтехники;
возможность работы пневмонасоса с различными видами строительных растворов;
мобильность, маневренность и быстрая готовность к работе;
простота эксплуатации пневмонасоса;
низкая стоимость, если сравнивать с бетононасосом и низкие эксплутационные расходы.

Проверенная временем конструкция таких пневмонасосов позволяет снизить затраты на обслуживание и обеспечивает высокую надежность при эксплуатации.
Приобретая пневмонасосы Вы получаете всю необходимую документацию. Наши специалисты выполнят пусконаладочные работы на строительном объекте заказчика и проведут обучение вашего персонала.
Возможно изготовление пневмонагнетателя в взрывобезопастном исполнении для шахт.

Дополнительная комплектация бетоноводы:

бетоновод Ø65 мм, в бухтах по 10 м. пог;
бетоновод Ø76 мм, в бухтах по 10 м. пог;
бетоновод Ø100 мм, в бухтах по 10 м. пог.

Для заказа пневмонагнетателя необходимо скачать опросный лист и заполнить что даст возможность нашим специалистам подобрать наиболее оптимальную для Вас комплектацию пневмонагнетателя СО-241, СО-242.

Цена на пневмонагнетатель СО-241, СО-242, ПН-600 и ПН-800 и бетоноводы находится в прайсе. Узнать цены Вы можете нажав на скачать прайс или позвонив нам по телефону. Позвонив нам Вы получите более подробную информацию как купить или взять в аренду пневмнагнетатель.
